Comment choisir une plaque vibrante ?

Sur un chantier, le compactage est une étape cruciale pour obtenir un sol stable et résistant avant la réalisation d’une allée, d’une terrasse, d’une chaussée ou encore d’une dalle. Parmi les machines disponibles, la plaque vibrante est particulièrement adaptée au compactage des surfaces planes et des sols granulaires.

Type de sol, surface à traiter, classe de compactage ou encore dimensions de la semelle : plusieurs critères doivent être pris en compte pour choisir une plaque vibrante adaptée à son chantier. Kiloutou vous guide dans votre choix.

Machine à tasser le sol : faut-il choisir une plaque vibrante ou une pilonneuse ?

La plaque vibrante et la pilonneuse servent à densifier le sol, mais elles n’agissent pas de la même manière. La plaque transmet des vibrations par une semelle large et couvre rapidement une surface importante. La pilonneuse, elle, travaille par impacts verticaux répétés. Son patin étroit la rend plus adaptée aux sols cohésifs, comme l’argile ou le limon, et aux tranchées.

Parmi ces machines, la plaque est donc à privilégier sur une zone plane et dégagée, tandis que la pilonneuse est généralement plus efficace dans les espaces réduits.

Notes

Comment choisir entre une pilonneuse ou une plaque vibrante ?

Tasser la terre ou le sable, aplatir le goudron : quelle machine pour quel sol ?

Le type de matériau à compacter constitue le premier critère de choix.

Pour le sable, le gravier ou le tout-venant, les vibrations de la plaque favorisent la réorganisation des grains. Le travail s’effectue par couches successives : la profondeur de compactage dépend du matériau et des performances de la plaque.

Pour la terre, tout dépend de sa composition. Une terre granulaire peut être traitée avec une plaque vibrante. Si elle est très argileuse ou limoneuse, une pilonneuse est généralement préférable.

Thermique, électrique ou sur batterie : quel type de plaque vibrante choisir ?

Le choix de la machine dépend de l’environnement et des caractéristiques du chantier.

Les machines thermiques, à essence ou diesel, sont adaptées aux travaux extérieurs nécessitant autonomie et puissance, mais elles émettent des gaz d’échappement et génèrent du bruit.

Sans émission de gaz et avec un niveau sonore faible, les plaques vibrantes électriques sont intéressantes en intérieur, dans les espaces restreints, à proximité d’écoles et dans les zones sensibles au bruit. Les modèles sur batterie offrent en plus une liberté de déplacement sans câble.

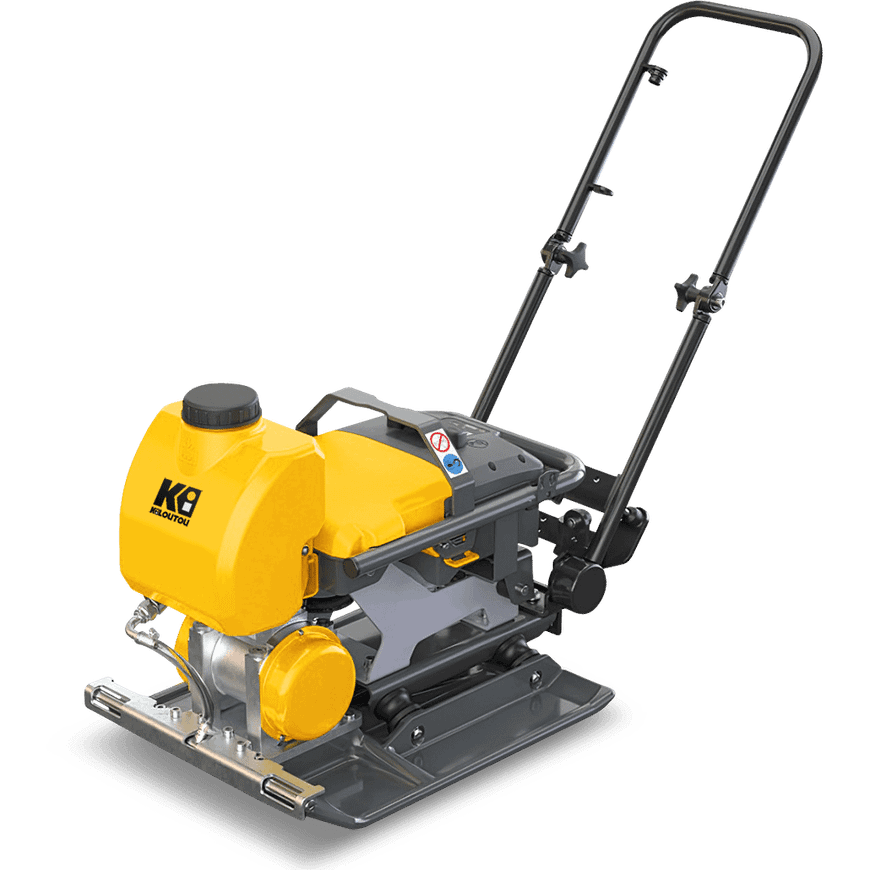

La plaque vibrante sur batterie PQ1 est par exemple idéale pour effectuer des travaux de compactage dans les zones de travail où les émissions de gaz peuvent être dangereuses comme les tranchées, les tunnels et les espaces intérieurs. Les applications possibles de la plaque vibrante à batterie 100 kg sont équivalentes à celles d’un modèle thermique équivalent : le compactage et le nivellement des sols, enrobés et pavage, les travaux de VRD, horticulture ou paysagers, la pose de pavés autobloquants, les travaux de réfection de rues et chemins…

Pour les grandes surfaces en extérieur, préférez les machines thermiques, plus puissantes, qui assureront un meilleur rendement, comme la plaque vibrante diesel PQ3/PQ4 qui permet de compacter tous types de sols (sable, gravier, béton maigre, matériaux de ballast) enrobés et pavages dans les travaux de VRD, d’aménagement paysager, construction et réfection des routes, de chaussées et de parkings ainsi que le remblayage de bâtiments.

Notes

Certaines plaques vibrantes peuvent être lourdes et encombrantes. Sachez que, chez Kiloutou, nos matériels peuvent être livrés à l’adresse de votre choix.

Classe de compactage : laquelle choisir ?

La classe PQ permet de comparer le niveau de compactage des engins : PQ1 pour le compactage léger, PQ2 pour l’intermédiaire, PQ3 pour le lourd et PQ4 pour le très lourd.

• La classe PQ1 présente une pression statique inférieure à 6 kPa. Elle convient aux petits travaux et aux finitions.
• La PQ2 affiche une pression statique comprise entre 6 et 10 kPa et répond à des besoins intermédiaires, notamment sur de petits et moyens remblais.

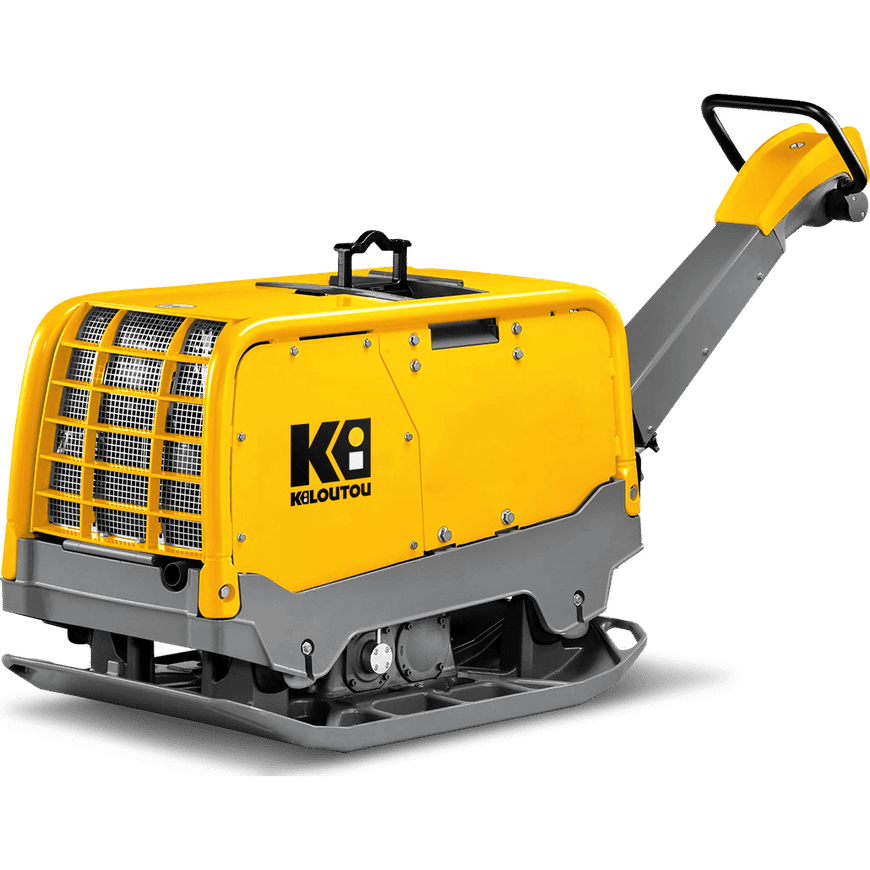

• Les classes PQ3 et PQ4 concernent des travaux plus exigeants. La classe PQ4 se situe au-delà de 15 kPa de pression statique. La profondeur de compactage recherchée doit néanmoins être mise en relation avec la nature du sol, la force centrifuge et le poids. La plaque vibrante diesel PQ4 PLA750 permet par exemple une énorme profondeur de compactage et un grand rendement en surface pour un maximum de rentabilité.

Quelle est la différence entre une plaque vibrante PQ1 ou PQ2 ?

La principale différence entre une plaque PQ1 et une PQ2 tient donc au niveau de compactage recherché.

La PQ1, avec une pression statique inférieure à 6 kPa : plus petite et plus légère, elle est intéressante lorsqu’il faut privilégier la maniabilité et travailler sur de petites surfaces ou réaliser des opérations de finition. Pour une terrasse, une allée, des pavés, un projet d’aménagement paysager ou de petits travaux d’enrobé, une PQ1 peut donc suffire selon le matériau et les caractéristiques du chantier.

La PQ2 se situe un cran au-dessus, avec une pression statique comprise entre 6 et 10 kPa. Elle permet de réaliser des travaux intermédiaires, notamment sur de petits ou moyens remblais.

Choix d’une plaque vibrante : quels autres critères ?

Au-delà de la classe PQ, plusieurs caractéristiques techniques permettent de départager les modèles.

Fréquence de vibration

La fréquence, exprimée en hertz, indique la rapidité des vibrations transmises au sol. Des vibrations plus rapides conviennent notamment aux couches fines et aux matériaux granulaires fins.

Force centrifuge maximum

La force centrifuge, exprimée en kilonewtons, indique l’intensité des vibrations générées par la plaque. Plus elle est importante, plus la machine peut travailler des couches épaisses ou difficiles à compacter. Elle doit être analysée avec la fréquence des vibrations et les autres performances des machines.

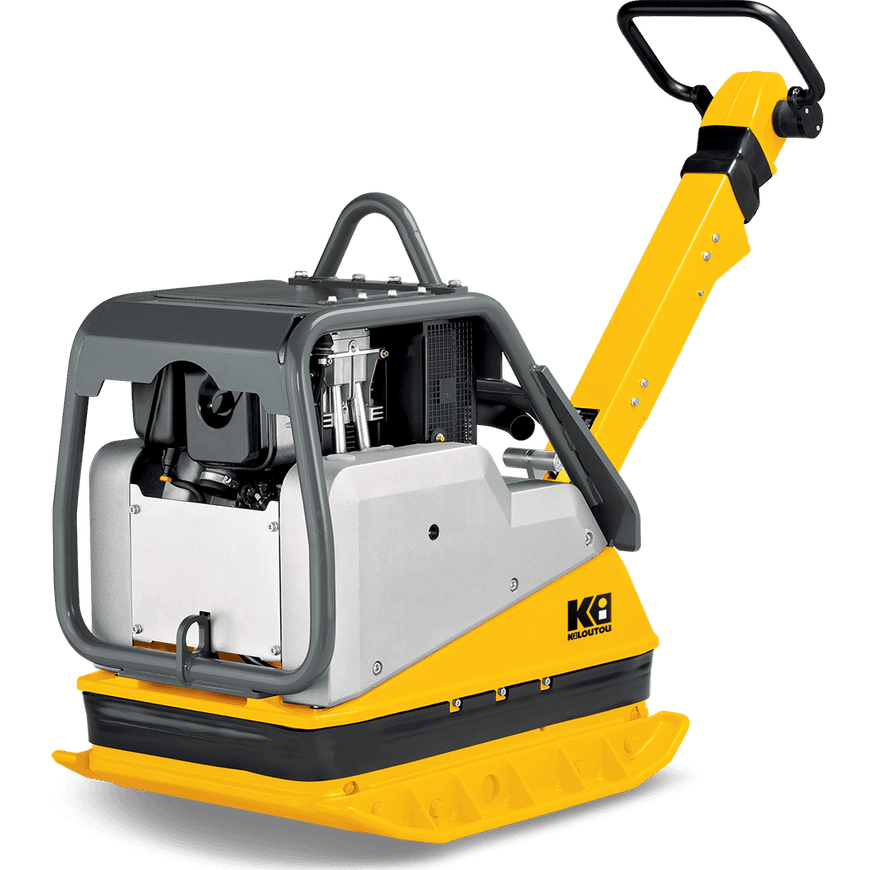

Avec une fréquence de vibration de 69 Hz pour une force centrifuge de 65 kN, la plaque vibrante diesel PQ4 PLA500 offre une productivité extrêmement élevée. Son rendement est de 1200 m²/h : idéal pour le compactage de tous types de sols, enrobés et pavages dans les travaux de VRD, d’aménagement paysager, la construction et la réfection des routes, de chaussées et de parkings ainsi que le remblayage de bâtiments.

Longueur et largeur du patin

Les dimensions de la semelle influencent rendement et maniabilité. Une semelle large couvre davantage de terrain alors qu’une plaque plus étroite se faufile plus facilement entre les obstacles. La largeur de travail doit donc être adaptée à la surface et à l’accès au chantier. Avec ses 40 cm de large, la plaque vibrante essence PQ1 PLAVIB est par exemple régulièrement utilisée pour les petites réparations et la finition de surfaces asphaltées ou enrobées et d’endroits très étroits, le long de murs et trottoirs.

Un engin télécommandé pour plus de sécurité

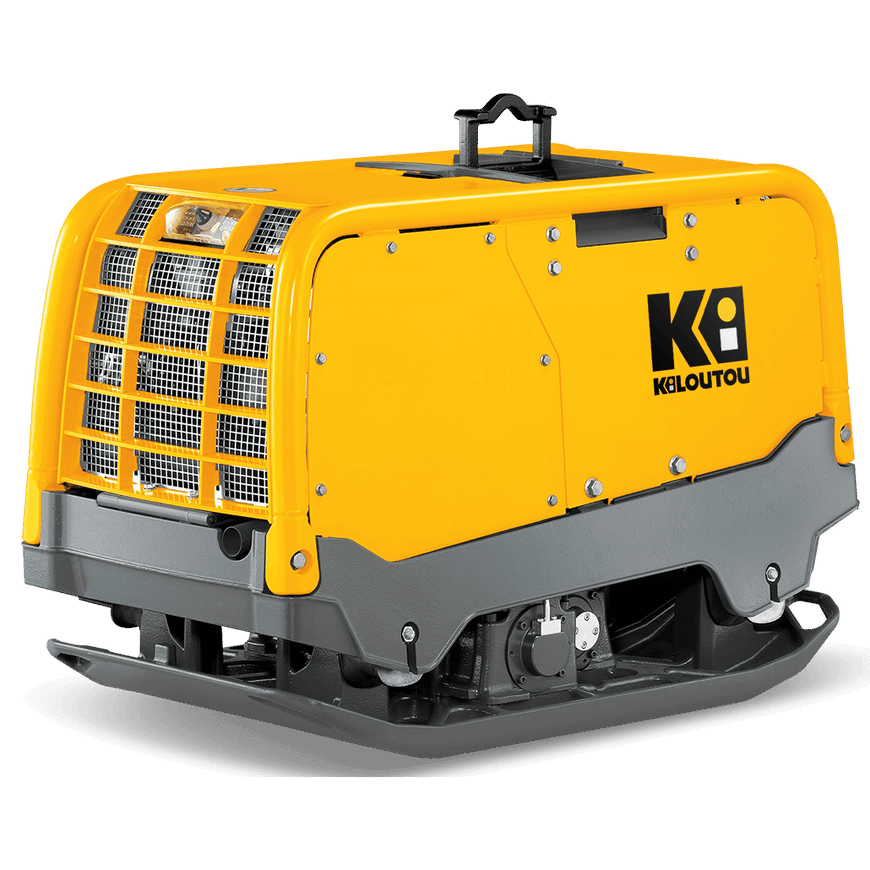

La plaque vibrante diesel télécommandée PQ4 PLA700 est télécommandée par infrarouge. La portée maximale de la télécommande est de 20 m. Ainsi, l’opérateur est en sécurité : il n’est pas tenu de descendre dans la tranchée, par exemple, il est éloigné du bruit de la machine… D’autre part, la coupure de mouvements se déclenche si l’opérateur est à moins de 1 m de la machine.

Plaque vibrante professionnelle : quels avantages de la location ?

Les besoins en compactage peuvent varier selon les chantiers : une PQ1 peut suffire pour une allée, tandis qu’un remblai ou une voirie peut demander une PQ3 ou une PQ4 plus lourde. Les contraintes du chantier peuvent également nécessiter une machine électrique ou sur batterie. La location permet d’éviter d’investir dans une machine qui ne sera utilisée que ponctuellement.

Notes

Comment utiliser une plaque vibrante ?

Quel que soit le modèle choisi, il est impératif de porter les Équipements de Protection Individuelle indiqués pour le matériel et le chantier. L’opérateur doit impérativement porter un casque antibruit ou des bouchons d’oreille, un casque de chantier, des chaussures de sécurité et des gants.

Selon les travaux, des protections complémentaires peuvent être nécessaires, les experts Kiloutou sont à votre disposition pour vous conseiller.
